SWP-3072 APD老化测试系统
1.固捷APD老化系统,具有全集成,大容量,高弹性,高精度,智能化的特点;2.可兼容单独APD/单独PIN/APD-TIA/PIN-TIA 等多种器件,各通道独立驱动,实时监控APD电流/电压,TIA电流/电压并提供过流保护和独立关断同时,
全国服务热线: 027-87618810
固捷产品详情页 《产品详情介绍》
1.固捷APD老化系统,具有全集成,大容量,高弹性,高精度,智能化的特点;
2.可兼容单独APD/单独PIN/APD-TIA/PIN-TIA 等多种器件,各通道独立驱动,实时监控APD电流/电压,TIA电流/电压并提供过流保护和独立关断同时,过程数据在本地循环保存,长达一个月;
3.单系统最多支持3072路DUT,提供2个独立温控的箱体,每个箱体支持42个托架,每托架支持64个DUT。
4.温箱控制全集成,安全防护完善周密,升降温速度快,温度均匀性好,智能温度控制,老化期间大幅省电。
5.所有老化配置(温度/时间/电压/电流/器件类型/合格判定/多步骤测试)可通过脚本实施,功能灵活强大,托架支持自动识别DUT类型,带有SN可跟踪可追溯,所有老化过程数据上传保存。
6.恒流源:软件设定,APD每路独立恒流控制,实时监测APD部分的电流和电压;
7.恒压源:TIA恒压软件可调,每路独立加电/关断,实时监测TIA部分的电流/电压,提供过流/欠流保护;
8.器件防护:上/下电时序控制,缓上/下电处理,过流过压保护;
9.人机界面友好:22寸1080p多点触控屏,所有DUT状态一级界面实时显示。
10.信息系统集成:数据接口可定制,MES/FIS等系统可无缝对接,实时保存各种老化及测试数据;
11.灵活性高:支持实验模式和普通模式,即方便研发使用,也方便产线使用,支持不同类型器件同时老化;
12.实时性好:采样速率>1000次/S,满载数据刷新时间小于3s;
整体介绍(正面)
整体介绍
1.老化系统总高1860mm,宽1450mm,深1070mm
2.老化系统人机接口为22寸1080P多点触摸显示屏
3.老化系统采用堆叠结构,单个腔体支持24个托架,系统最多支持48个老化托架
4.每个老化托架支持64个DUT,单个系统最大容量64x24x2= 3072路;
1.箱体介绍-正面及右侧面
独立插拔的老化托架
1.箱体介绍-背面
1.箱体介绍-背面

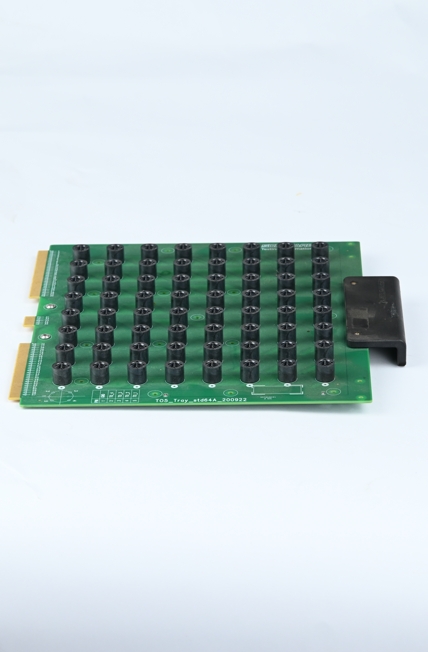

托架
1.托架尺寸:长230mm,宽245mm,高16mm;
2.器件安装在托架上插入箱体老化;
3.支持4种类型的器件:apd only,pin only,apd + tia,pin + tia
4.使用不同托架支持所有TO56,TO46,TO38 的各种pinout。
托架
1.托架上有配置信息,可以自动识别器件类型等信息;
2.托架上有SN,可用于历史数据追踪;
3.托架上有温度传感器感知环境温度;
4.托架支持热插拔,插入后才开始给电,拔出前就断电;
