SWB-2000系列 CoB光模块在线老化系统
1.特别针对CoB光模块在线老化,具有全集成,大容量,高弹性,高精度,智能化的特点;2.单系统最大支持2100只模块同时老化;3.2个独立温控独立运行的箱体,方便适配产线产能;4.每通道独立开关,独立限流保护,独立短路保护;5.在线监控电压
全国服务热线: 027-87618810
固捷产品详情页 《产品详情介绍》
1.特别针对CoB光模块在线老化,具有全集成,大容量,高弹性,高精度,智能化的特点;
2.单系统最大支持2100只模块同时老化;
3.2个独立温控独立运行的箱体,方便适配产线产能;
4.每通道独立开关,独立限流保护,独立短路保护;
5.在线监控电压电流,以及通过 IIC 总线读取模块内部参数进行判断和记录;
6.实时性好:采样速率>1000次/秒;显示刷新<3秒;数据记录间隔可<10秒;
7.整个系统模块化设计,维护方便,维护时间短至几分钟;
8.支持试验模式和普通模式:试验模式灵活强大,方便研发人员使用;普通模式操作员只需上下料,其余全自动,避免出错;
9.支持断电保护,断电数据不丢,上电恢复现场;
10.模块缓上电,防浪涌;
11.数据记录和分析,MES/FIS/PCS 信息系统集成;
标准风路系统
1.适用中小功率模块,单一模块功耗小于0.7W;
2.单腔体容量1050 pcs;
3.满载DUT温度均匀度±5℃;
4.增强型风路系统
5.适用于大功率模块,单一模块驱动能力最高至5A;
6.单腔体容量最大1050 pcs;
7.满载DUT温度均匀度±3℃
负载状况温度说明
1.箱内温度均匀性和负载状况密切相关,差异非常大;
2.在确定负载状况的情况下,提出设计目标,这样才能完善风路设计,没有一个笼统粗略的说法;
3.各种器件的温度均匀性要求基本都可以满足,代价不同。提出合理可接受的温度均匀性要求会具有高的性价比;
4.小功率器件,箱内器件发热量小于500W,对于我们的老化系统,可认为等同空载;
系统背面结构

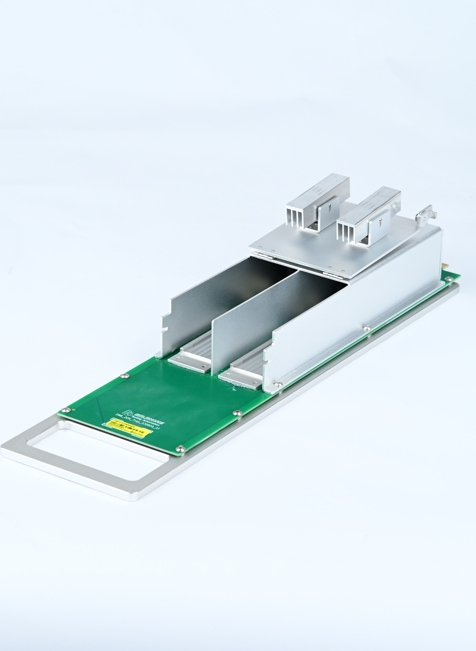

驱动板
1.驱动模块独立安装,支持在线维护,不影响系统运行;
2.驱动板模块化设计,可在3分钟内完成更换维护;
3.所有驱动及供电部分全部安装于常温区域并提供辅助散热,可靠性高;
特性简介-其它
1.异常断电后老化数据不丢失,连续记录老化时间;
2.可软件调节模块供电电压,对线路上的压损预先补偿;
3.APP自动升级,背板固件自动升级;修改/增加新功能灵活方便;
4.包括硬件看门狗在内的多重安全防护,保障系统可靠和被测器件安全;
5.非常方便快速的软件升级和驱动板固件升级;
6.采样间隔可配置,低至10秒间隔;
7.本地循环保存一个月的老化数据;
8.定制与客户MES/FIS/PCS系统的集成
