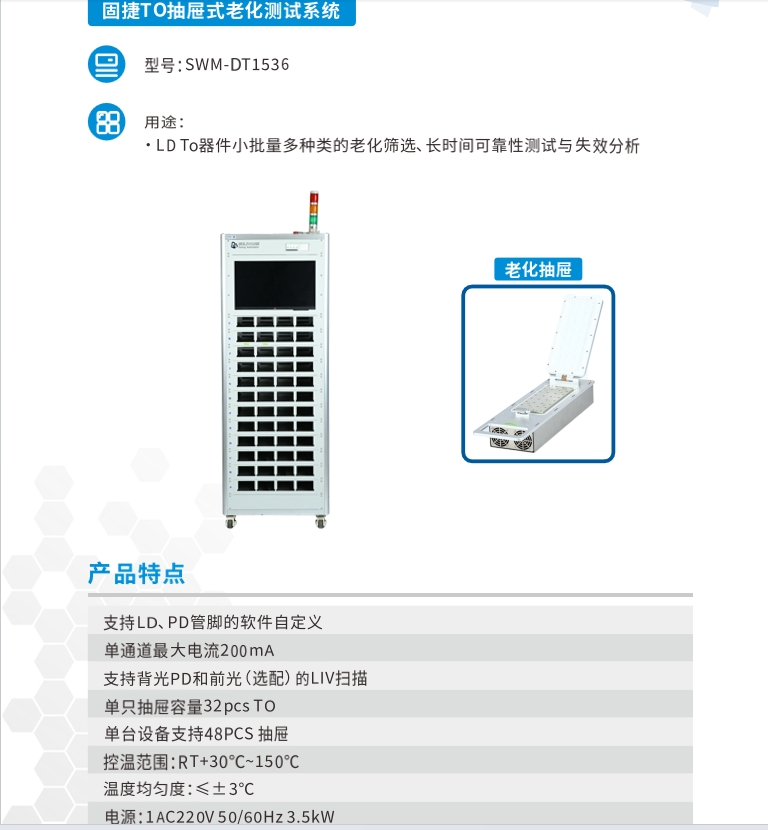

SWM-1536 LD TO老化测试系统
产品特点: 1.集成老化驱动监控单元:32通道为一个抽屉,可配置16~48抽屉; 2、驱动电流范围:0~200mA,加电速率小于100mA/sec; 3、工作模式:ACC/APC(选配),支持软件设定最大驱动电压限制; 4、前向光监控(可选),每个通道可通过前向光计算Ith和SE; 5、温度范围:室温+30℃~150℃; 6、温度重复性:≤0.5℃; 7、各通道输出电流误差:≤±1%+1mA; 8、适用于小批量,多品种研发验证。
全国服务热线: 027-87618810
固捷产品详情页 《产品详情介绍》
1.集成化智能老化测试系统、高效易用、便于布署、显著提升老化效率;
2.产品线能满足从研发实验、批量生产到可靠性验证的各类需求;
3.极具竞争力的交付能力及迅速可靠的售后保障;
4.近2年超过200台套LD-TO系统被交付并可靠运行;
抽屉型系统简介
1.特别针对TO器件在线老化,具有全集成,多温区,高弹性,高精度,智能化的特点;
2.16/48个独立温控的抽屉,单个抽屉支持32只器件同时老化,系统最大支持1536只器件同时老化;
3.每通道独立开关,独立限流保护,器件缓上电,防浪涌;
4.在线实时监控电流和Vf;
5.使用背光(或可选前向光)来进行ITH 和 LIV的测量,比对其在老化过程中的变化和变化率;
6.实时性好:满载监控数据刷新<3秒;数据记录间隔可短至60秒;
7.整个系统模块化设计,可不停机维护,维护时间短至1分钟;
8.支持断电保护,断电数据不丢,上电恢复现场;
整体介绍(落地式)
1.老化系统总高1806mm,宽660mm,深602mm;
2.老化系统人机接口为22寸1080P多点触摸显示屏;
3.老化系统采用堆叠结构,最多支持48个抽屉;
4.每个抽屉支持32个TO-CAN,单个系统最大容量32x48= 1536路;
落地式三视图
整体介绍(桌面式)
1.老化系统总高1064mm,宽658mm,深502mm;
2.老化系统人机接口为22寸1080P多点触摸显示屏;
3.老化系统采用堆叠结构,最多支持16个抽屉;
4.每个抽屉支持32个TO-CAN,单个系统最大容量32x16= 512路;
桌面式三视图
驱动
1.驱动电流范围:0~200mA;
2.驱动电流粒度:5uA;
3.LD电流测量分辨力:10uA;
4.LD Vf 测量分辨力:1mV;
5.mPD 探测: < 2mA;
特性简介-其它
1.启动老化后DUT延时递增加电,异常断电DUT提前关断;
2.上位机死机自动停止老化,温度超温自动停止老化;
3.异常断电后UPS保护老化数据不丢失,连续记录老化时间;
4.包括硬件看门狗在内的多重安全防护,保障系统可靠和被测器件安全;
5.非常方便快速的软件升级和驱动板固件升级;
6.采样间隔可配置,低至60秒间隔;
7.本地循环保存一个月的老化数据;
8.老化结束后风阀自动开启降温;
