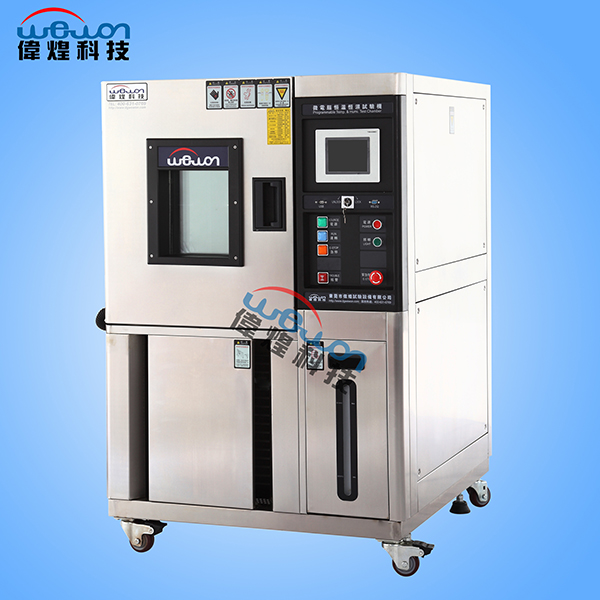

恒温恒湿试验箱的运作相互联系的系统?

返回列表 来源:武汉固捷联讯科技有限公司 浏览:2280 发布日期:2021-02-21

  恒温恒湿试验箱的运作相互联系的系统?通过三个相互联系的系统:制冷剂循环系统、空气循环系统、电器自控系统。


    1、恒温恒湿试验箱制冷剂循环系统:蒸发器中的液态制冷剂吸收空气的热量(空气被降温及除湿)并开始蒸发,制冷剂与空之间形成一定的温度差,液态制冷剂亦完全蒸发变为气态,后被压缩机吸入并压缩(压力和温度增加),气态制冷剂通过冷凝器(风冷/水冷)吸收热量,凝结成液体。通过膨胀阀(或毛细管)节流后变成低温低压制冷剂进入蒸发器,完成制冷剂循环过程。

    2、恒温恒湿试验箱空气环系统:风机负责将空气从回风口吸入,空气经过蒸发器(降温、除湿),加湿器,电加热器(升温)后经送风口送到用户需的空间内,送出的空气与空间内的空气混合后回到回风口。

    3、恒温恒湿试验箱电器自控系统:

    包括电源部分和自动控制部分。

    电源部分通过接触器,对压缩机、风扇、电加器器,加湿器等供应电源自动控制分部分又分为温、湿度控制及故障保护部分:温、湿度控制是通过温、湿度控制器,将回风的温湿度与用户设定的温湿作对比,自动运行压缩机(降温、除湿),加湿器,电加热(升温)等元件,实现恒温恒湿的自动控制。
